应用概述：

广泛适用于金属筛网孔径、丝径及网孔形状的测量。

应用信息：

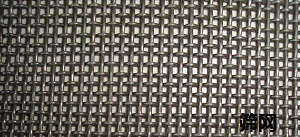

筛网是不同与一般网状产品。而是有严格的系列网孔尺寸。并且有对物体颗粒进行分级、筛选功能的符合行业、机构、标准认可的网状产品。筛网不讲“目数”，“目数”只是人们来描述筛网的一种习惯，一时难以克服。筛网不同于一般网状产品，就是它有严格的网孔尺寸，而不是“目数”。筛网尺寸不是孤立的，它有系列网孔尺寸组成，目的是为了分级筛选。

传统金属丝筛网检验方法, 金属丝径：如果有足够的空间使用的测量仪器，金属丝径可以在筛网上测量，也可以将网丝从筛网上拆下测量，带表卡尺测量网孔尺寸,千分尺测量金属丝径。平均网孔尺寸：网孔尺寸应沿径向和纬向上分别测量。对于30m长的整卷筛网=所测量的网孔数应按相应的规定。对于一卷网的一部分或按尺寸切成的网片也应测量相同数量的网孔数。a.16mm＜w ≤125mm，测量5个单独的网孔；b.4mm＜w ≤16mm，刻度为mm的钢板尺应沿经丝和纬丝的方向平放，测量10个孔距的长并近似到毫米读数，将测量结果除以10，得到平均孔距，减去网丝的基本尺寸后得出平均网孔尺寸。c.1mm＜w ≤4mm，测量步骤同b，但应测量20个孔距的长并将测量结果除以20，得到平均孔距，减去网丝的基本尺寸后得出平均网孔尺寸。

PM系列智能筛网图像分析系统，依照国家JJF1175-2007《试验筛校准规范》及GB-T6003.1-2012 《试验筛 技术要求和检验 第1部分：金属丝编织网试验筛》规定的方法；基于光学测量原理，创造性的采用机器视觉及人工智能的方法测量筛网孔径、丝径及网孔形状的智能筛网分析系统。本系统由高分辨率数字摄像机及光学显微镜组成的机器视觉采集系统进行筛网数字图像采集，并利用该视觉系统完成筛网轮廓图像数据检测。结合高度人工智能的筛网图像分析软件，完成筛网图像识别、定位及轮廓查找并精确测量出筛网的各项参数。该仪器具有直观、可视、准确、操作简单、测量参数全面等特点。与传统筛网检测方法相比，能够大幅度提高筛网检测的测量精度及效率。
